JAP60C Asphalt Paver Asphalt RCC Dự án xây dựng đường cao tốc và đường cao cấp

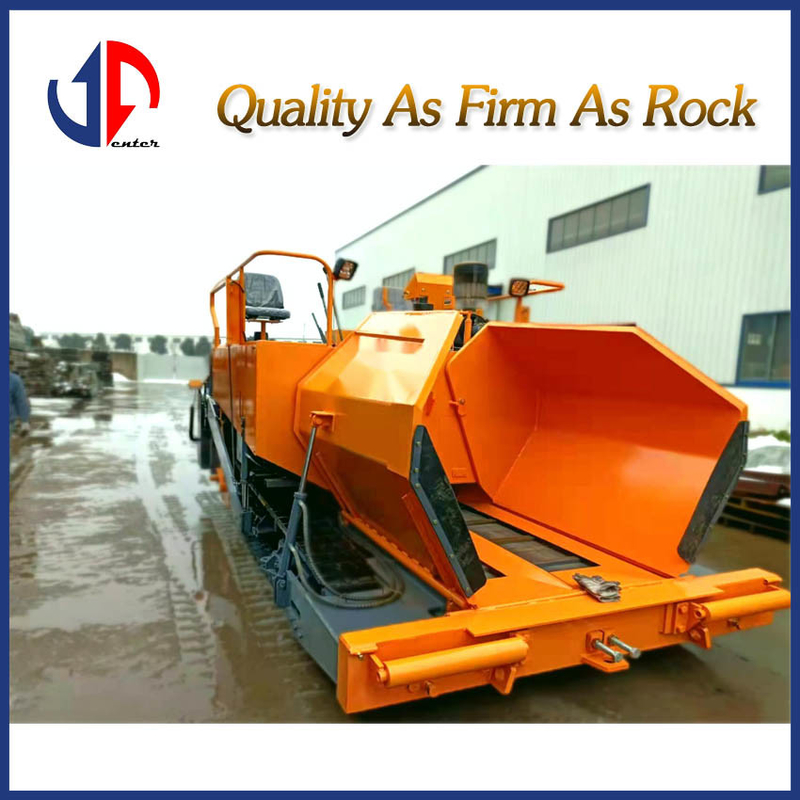

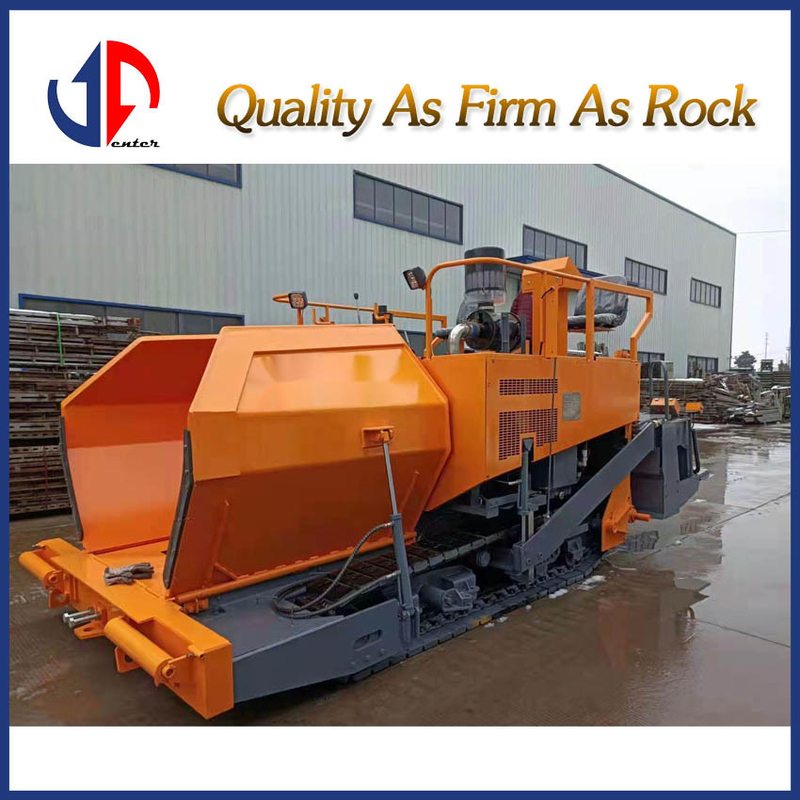

JAP60CMáy đệm đường nhựa

Máy đệm nhựa JAP60C phù hợp để đệm vật liệu nhựa Nó được sử dụng rộng rãi cho việc xây dựng đường cao tốc, đường đô thị, quảng trường và bãi đậu xe vv
Máy là cơ khí - lái xe thủy lực và được trang bị hai sợi kéo dài thủy lực và đơn vị làm bằng tự động.LTL60C đường nhựa có thể dọc đường với độ bằng tốt và mật độ caoCác bộ phận dễ bị tổn thương sử dụng vật liệu đeo tiên tiến để đảm bảo hiệu suất.

Mô hình:JAP60C
Loại: Thuần lượn

Parameter
Chiều rộng sàn (mm) 2500-6000
Độ dày vỉa hè (mm) 10-250
Tốc độ di chuyển (km/h) 1,55 ∼ 4,62 km/h
Tốc độ trải sàn (m/min) 2,03 ∼6,07 m/min
Độ mịn 3mm/3m
Tăng năng lượng lý thuyết (t/h) 220
Capacity hopper (t) 10
Khả năng leo núi tối đa 20%
Tổng trọng lượng 11-12t

Kích thước tổng thể 5820*6034*2995 (kích thước vận chuyển:5820*2494*2450)
Động cơ 4JR3AG7 nước làm mát 4 xi lanh 55Kw/2000r/min
Xăng xăng 118L

Thông số kỹ thuật
Hệ thống ổ đĩa
Toàn bộ máy được điều khiển cơ khí-hydraulically.Mặt trước của động cơ được kết nối với bơm dòng chảy chia để cung cấp năng lượng cho các thành phần như sau::1. thiết bị di chuyển crawler2. máy vận chuyển và máy xả 3. thiết bị xáo trộn và rung động4. hopper gấp vào và ra, cuộn lên và xuống và hoạt động của các xi lanh khác
Thiết bị đi lại
Nó bao gồm hộp số, hộp chuyển, ly hợp di chuyển và truyền dây chuyền.
Chế độ mang trọng lượng
Có hai crawler. Các miếng dán crawler được cấu hình bằng cao su. Mỗi khu vực chạm đất crawler là 2672 × 300mm.
Lái xe
Bộ ly hợp di chuyển được vận hành bởi xi lanh thủy lực. phanh có thể khiến máy quay ở vị trí ban đầu.
Hopper
Năng lượng là 10 tấn và được vận hành bởi xi lanh thủy lực để giải phóng toàn bộ.
Đẩy cuộn
Các con lăn có thể xoay để đẩy bánh xe phía sau xe tải.
Máy vận chuyển
Máy vận chuyển bên trái và bên phải được điều khiển độc lập.
Hệ thống cấp
Hệ thống sử dụng bộ cấp bốc có lưỡi dao là vật liệu có khả năng đeo cao và dễ thay thế.
Hệ thống điện
Hệ thống được trang bị hai pin. Điện áp là 24V.
Cây tán
Nó bao gồm ống thép và vải.
Cảm biến tự động
Nó có hai chiều dọc được sử dụng để điều chỉnh lớp tự động.
Thiết bị làm việc
Bàn kéo dài thủy lực hai lần
1.Screed chiều rộng cơ bản 2500mm vòm của đường vỉa hè tối đa 0-4%
2. Tần số rung động 050 Hz
3. kéo dài trượt 0,75mm 2 phân đoạn

JAP60C Ứng dụng vật liệu trải sàn
Đá nhựa
RCC
Dự án trải sàn
Đường cao tốc và đường cao cấp
Đường phố
Đường băng của sân bay
Quảng trường và công viên

Hiệu suất chính
1Được trang bị động cơ Quancai 55KW từ Anhui ở Trung Quốc, năng lượng mạnh mẽ và đáng tin cậy, có thể khởi động trong điều kiện nhiệt độ thấp.
2.Điều vận chuyển bên trái và bên phải độc lập và bộ cấp bốc hoạt động độc lập cho máy vận chuyển L / R và bộ cấp bốc, dễ vận hành. Bộ cấp bốc được mở rộng cơ học.lưỡi dao feeders auger được làm bằng vật liệu đeo, thay thế thuận tiện để đảm bảo tuổi thọ của vít.
3. Wide Eyeshot và Removable Operation PlatformTất cả các yếu tố điều khiển được tập trung trên nền tảng hoạt động để dễ dàng vận hành. Cải thiện hiệu quả để đảm bảo chất lượng vỉa hè.
4Các đơn vị tự động để cung cấp độ tin cậy cho đường.

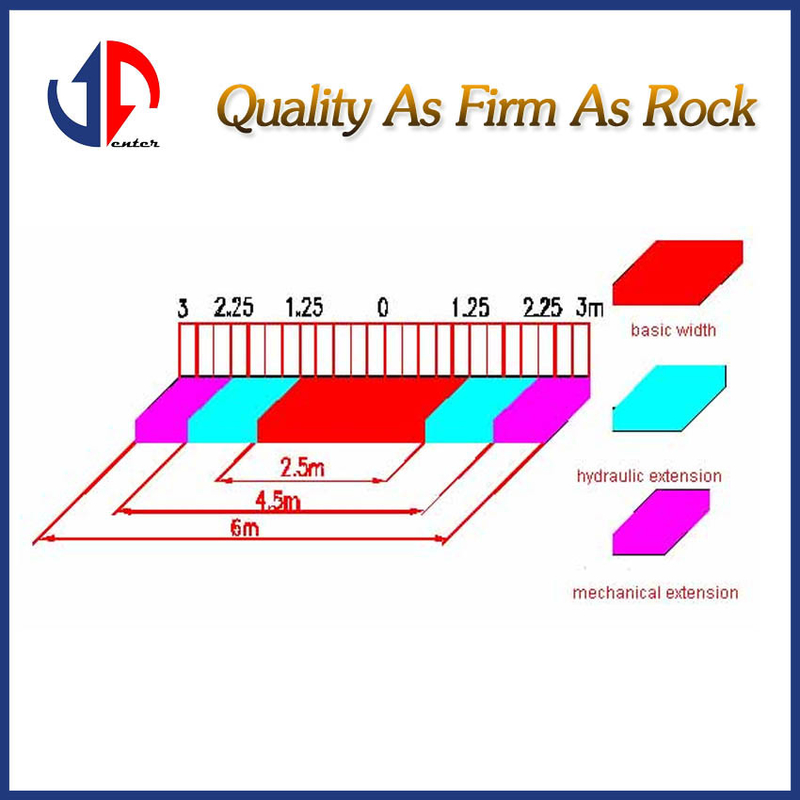

Máy được trang bị các đầu dò làm bằng tự động, đạt được nhu cầu thanh mượt đường cao cấp trong vòng 3mm / 3m. Nó điều khiển trong thời gian, thuận tiện và trực giác.Nó có thể ngăn chặn đường nhựa từ đầy đủ hợp lệ để giảm chi phí xây dựng. 5. mở rộng ScreedScreed có thể được mở rộng stepless để đáp ứng tình trạng trải sàn khác nhau, tiết kiệm thời gian điều chỉnh chiều rộng của screed.
5Thiết bị crawler mạnh mẽ và bền, với lực kéo mạnh sử dụng cấu trúc nổi và độ cao điều chỉnh cho bánh xe đẩy của crawler, đảm bảo di chuyển ổn định,do đó, đường vỉa hè không thể bị ảnh hưởng bởi nền đường không mịn.
6Thiết bị crawler bao gồm bánh xe đẩy luôn được bôi trơn và tấm crawler cao su là bền với sức bám sát tốt và không dễ dàng trượt và bảo vệ đường.
7Hệ thống làm sạch dầu nhiên liệu điện làm cho tiện lợi sạch và giảm cường độ làm việc.
8- Công nghệ tiên tiến của hệ thống điện, tất cả các thành phần điều khiển được kết nối với dây là phù hợp với mã để các lỗi được ngay lập tức tìm thấy và giải quyết.

Các phần quan trọng
1Động cơ: Trung Quốc Quanchai thương hiệu, động cơ làm mát bằng nước.
2. Máy bơm thủy lực và động cơ rung động từ thương hiệu nổi tiếng Trung Quốc.
3.Giao dịch sử dụng nhãn hiệu trong nước từ Dongfeng Automobile Co., Ltd
4Các van điều khiển sử dụng thương hiệu trong nước từ công ty Yuci Youyan.
5Thiết bị tự động sử dụng thương hiệu trong nước tiên tiến.
6.Luyện bôi trơn tập trung từ Huabeier.
7.High và áp suất thấp van điều khiển hướng từ Italy Atos tập đoàn.

Lưu ý: Tất cả các thông số kỹ thuật được đề cập ở trên có thể thay đổi theo sự phát triển của công nghệ.
